Parte practica:

1) ¿Puede determinar a priori, en los siguientes casos, cual de las dos barras demandará mayor sección? Dimensionar en madera.
h=2b
Beta= 1
a- Barra A = -4t (3m de luz)
b- Barra B = 4t (4m de luz)

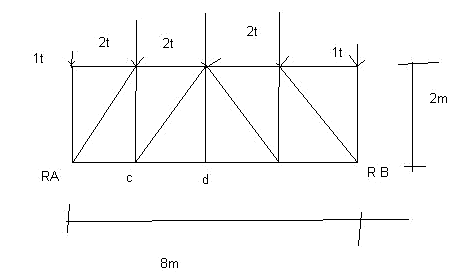

2) Para el siguiente reticulado (imagen en archivo adjunto):
a- Calcular el esfuerzo en la barra CD en forma analitica
b- Dimensionar en perfil doble T
c- Calcular delta L

3) M = 7.2 tm N= 2t Q = 5.3 t
Dimensionar en perfil IPN
Verificar tensiones sigma y tau
Diagrama de tansiones sigma
